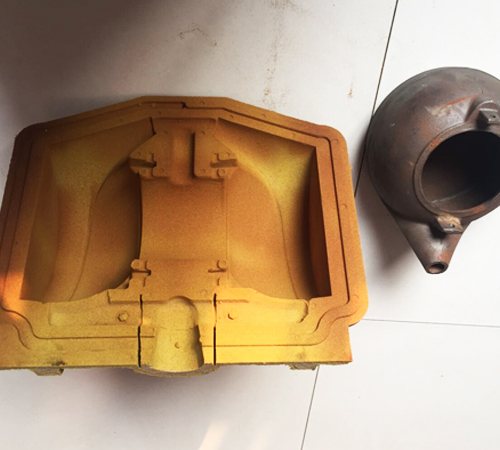

(1)密度鑄造涂料的密度反應(yīng)了涂料中固體顆粒含量的多少。如果其密度過小，則每次涂刷時(shí)在砂型和砂芯表面上所形成的涂料層厚度不夠，難于起到保護(hù)作用，因此，就一般而言，其密度大好;但涂料的密度也不是越大越好，若密度過大，涂料涂刷困難，會(huì)造成涂層表面不平、局部堆積等問題，也會(huì)給鑄件質(zhì)量造成不良影響。涂料的密度和濃度存在的關(guān)系。

(2)條件粘度鑄造生產(chǎn)中常用4號(hào)和1號(hào)粘度杯測(cè)定涂料的條件粘度。測(cè)定粘度的目的在于控制涂料的涂刷性，滲入砂型和砂芯表面的深度和涂層厚度。一般涂料廠家都有推薦的涂刷條件粘度。

（3)懸浮性懸浮性是鑄造涂料的重要工作性能，一般測(cè)定方法有相對(duì)高度沉降法(量筒法)、沉降儀法和沉降率法。其中量筒法是一種簡(jiǎn)單實(shí)用的方法。

(4)涂刷性一般通過操作工人的經(jīng)驗(yàn)來判定，比較客觀的方法是測(cè)定它在不同剪切速率下的表觀粘度。將涂料在低轉(zhuǎn)速(6r/min)下和高轉(zhuǎn)速(60r/min)下的表觀粘度的比值既為涂刷指數(shù)M。

(5)流平性在砂型或砂芯表面涂刷或流涂涂料時(shí)，刷或流過后建立涂層，其表面往往出現(xiàn)溝槽和刷痕，這些溝槽和刷痕可能在短時(shí)間內(nèi)消失，也可能會(huì)保留下來。使?jié)裢苛蠈颖砻嫠⒑刍驕喜圩詣?dòng)消失的性能稱為流平性。

(6)流淌性由于重力的影響，鑄造涂料在鑄型(芯)垂直面上有下流趨勢(shì)，并造成下部涂料厚度大于上部涂層厚度，甚至在鑄型(芯)底部形成堆積的現(xiàn)象，這種性質(zhì)稱為流淌性。
